隨著社會的發展和人民生活水平的提高,汽車作為一種舒適的交通工具得到越來越多消費者的青睞,與吸人眼球的新穎造型相比,消費者在購車過程中更為重視汽車的安全性和質量耐久性。如何使汽車零部件在其有效壽命內滿足用戶需求,是汽車可靠性設計的主要目標,而零部件本身的強度和剛度大小則直接影響著汽車的使用壽命。
發動機罩作為最醒目的車身構件,是買車者經常要察看的部件之一,其主要作用是方便發動機艙內各零部件的維修保養,保護發動機艙內各零部件,隔離發動機噪聲和保護行人, 而作為固定和打開發動機罩的旋轉結構——發動機罩鉸鏈,它的強度和剛度對發動機罩發揮其作用有著非常重大的意義。

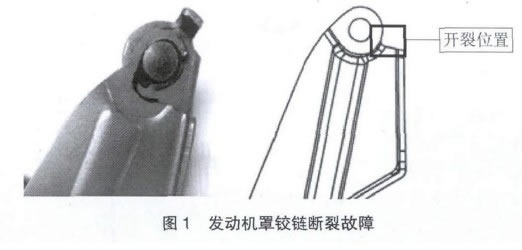

車輛在進行26000km整車可靠性路試試驗過程中,發動機罩鉸鏈車身側支架發生了斷裂現象(如圖1所示),并且發動機罩側鉸鏈與車身側鉸鏈脫離,導致發動機罩無法固定,汽 車行駛安全性受損。
原因分析
整車是由各零部件組成,通過零部件之間相互關聯、匹配,實現整車性能要求。零件在加工和裝配中由于制造、工裝、人為操作等過程不可避免地產生誤差,這些誤差累積最終反映在整車裝配中,當累積誤差超過一定值時,便引起整車匹配不合,從而尋致路試車在試驗過程中產生異響、干涉等問題。通過對鉸鏈斷裂路試車的檢查,發現故障車的發動機罩鎖二級未進,發動機罩鎖無法處于二級鎖止?fàn)顟B(tài),路試過程中發動機罩和尾門側鉸鏈會沿X向和Z向產生劇烈振動,以致車身側鉸鏈存在疲勞效應。
工程實際中由于結構或功能需要,零部件常設有孔或切槽結構,使零件形狀發生改變。實驗表明,在零件形狀發生突變區域應力急劇增大,產生應力集中,造成零件出現裂紋甚至開裂。從圖1中可以看出,車身側鉸鏈斷裂位置位于軸銷安裝面與鉸鏈限位拐角相交處,是零件形狀突變處,極易產生應力高 度集中現象。除此之外,零件材料本身強度、結構設計等因素都會造成零件斷裂現象。
零件材料及厚度
車身側鉸鏈采用厚度為2.5mm的SAPH400鋼材料,其性能見表1。
牌號 | 拉伸試驗 a | 180 °彎心試驗b 彎心直徑 |
||||||||||
抗拉強度(Mpa) | 下屈服強度C(Mpa) |
斷后伸長率(%) | ||||||||||
L0= 50mm b= 25mm | L0= 220mm b= 40mm | |||||||||||
公稱厚度( mm ) | ||||||||||||
<6.0 | 6.0~<8.0 | 8.0~<14.0 | 1.6~<2.0 | 2.0~<2.5 | 2.5~<3.15 | 3.15~<4.0 | 4.0~<6.3 | ≥6.3 | <2.0 | ≥2.0 | ||
SAPH310d | ≥310 | ≥185 | ≥175 | ≥33 | ≥34 | ≥36 | ≥38 | ≥40 | ≥26 | 0a | 2a |
|
SAPH370 | ≥370 | ≥225 | ≥215 | ≥32 | ≥33 | ≥35 | ≥36 | ≥37 | ≥25 | 1a | ||
SAPH400 | ≥400 | ≥225 | ≥235 | ≥31 | ≥32 | ≥34 | ≥35 | ≥36 | ≥24 | 2a |
||
SAPH440 | ≥440 | ≥305 | ≥295 | ≥275 | ≥29 | ≥30 | ≥32 | ≥34 | ≥34 | ≥22 | 3a | |
注:拉伸試驗規定值適用于縱向試樣,對拉伸試驗取10= 50mm,b=-25mm的試樣,即GB/T 228中P14試樣:彎曲試驗規定值適用于橫向試樣,彎曲試樣寬度6≥20mm,仲裁試驗時試樣寬度為20mm:屈服現象不明顯時,采用Rp 0.2。牌號SAPH 310的下屈服強度為參考值,不作為保證條件。 |
汽車零部件在路面載荷激勵作用下可能會發生疲勞破壞,因此疲勞破壞是機械零件失效的主要原因之一,通常發生在零部件表面的應力集中部位,表面上或表面下已存在但難以被檢測到的缺陷部位。通過CAE分析軟件計算,車身側鉸鏈最大應力值為94.45MPa,而最大應力值出現在限位機構切槽處,與斷裂位置一致,并且由表1中的材料性能可以看出,鉸鏈?zhǔn)褂貌牧蟂APH400的屆服強度不低于255MPa,遠遠大于應力值94.45MPa,因此可以初步判定,鉸鏈材料的選用是正確的, 缺口處的應力集中是鉸鏈斷裂的主要原因。
安裝點分布
在鉸鏈設計初期,為了滿足車身側鉸鏈在shut gug上的安裝,鉸鏈安裝面與X軸的夾角φ=30。(如圖2所示),考慮到螺栓安裝工具的可操作性,鉸鏈安裝點前移,因此造成了車身側鉸鏈螺栓安裝點與鉸鏈軸銷三點連接成的三角形為斜三角形。此類結構有以下缺陷:車身側安裝面過于傾斜,發動機罩安裝后與翼子板之間的間隙段差調整困難;安裝點形成的斜三角形尤其是后端的安裝點2置于軸銷安裝點l之前,導致力的支撐不均衡,不利于力的傳遞,導致斷裂風險增大。
軸銷安裝面寬度

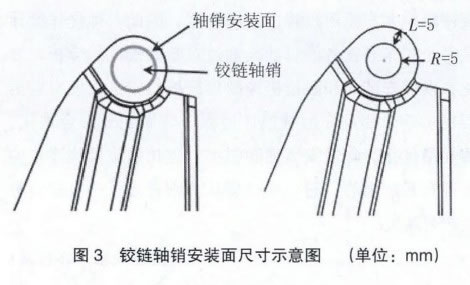

鉸鏈軸銷安裝面尺寸示意圖如圖3所示。

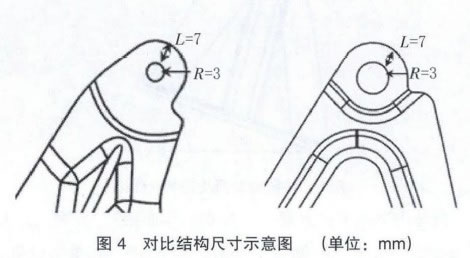

從圖3中看出, 發動機罩側和車身側的兩個鉸鏈繞著鉸鏈軸銷產生相對旋轉運 動,運動產生的摩擦力作用在鉸鏈軸銷安裝面上,安裝面的寬度和厚度不同,作用力產生的效果也不盡相同。因此,需對相似結構的安裝面的寬度和軸銷大小進行對比(如圖4所示)。
從圖4可以看到,產生斷裂的車身側鉸鏈類似結構中軸銷孔到安裝面邊緣最大尺寸為6mm,并且對比類似結構的鉸鏈 和量產車型鉸鏈未出現斷裂情況,因此可以借鑒對比結構的尺 寸大小對斷裂鉸鏈進行優化。
限位結構

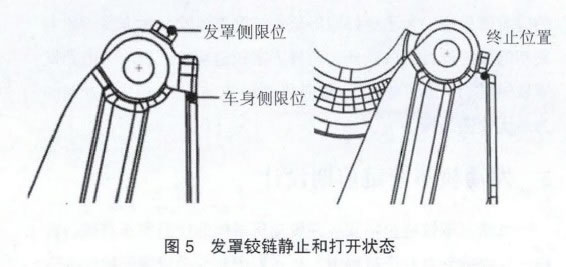

為了滿足發動機罩開啟功能,在撐起的過程中鉸鏈都要設置限位功能,限位方式不同,鉸鏈的設計結構也不同,斷裂鉸 鏈采用的限位機構是發動機罩側鉸鏈端頭設置限位機構,相同位置下發動機罩開啟角度越大,車身側餃鏈被切除部分越多; 相同開啟角度下,車身側限位機構在X正向位置越靠后,車身側鉸鏈被切除部分越多,圓角與本體連接處強度越弱(如圖5所示)。研究表明,在缺口和形狀不連續處容易產生應力集中,引發疲勞斷裂。通過分析發現,斷裂鉸鏈限位角度偏大, 車身側鉸鏈本體切除過多,急劇過渡,造成應力集中,導致鉸鏈在路試壞路時引發斷裂,因此在滿足總布置人機工程的前提 下,降低鉸鏈限位角度,圓滑過渡限位面與圓角相接處,優化應力分布。
針對上述原因分析,在滿足碰撞法規要求的前提下,對鉸 鏈車身安裝面和安裝點進行了優化(如圖6所示),使安裝點 連線組成正三角形,滿足工裝要求——鉸鏈安裝面與X軸的夾角控制在15°以內,合理分配螺栓安裝點與軸銷孔的分布, 使之形成正三角形,增加鉸鏈剛度和強度。在此基礎上對車身側鉸鏈結構進行了細節優化,同時借助CAE強度分析軟件最 終確定解決方案。

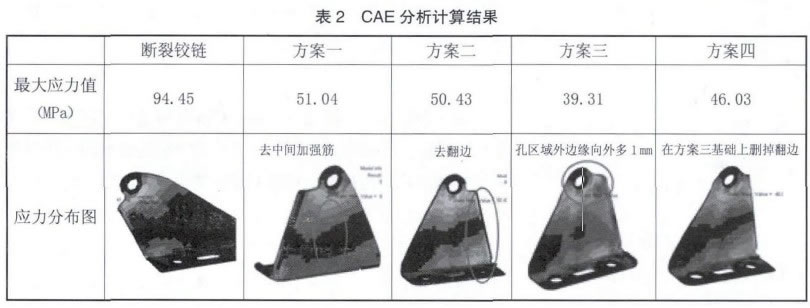

具體方案如下:方案一,去掉中間加強筋;方案二,去掉 側面翻邊;方案三,圓角半徑增加至6 mm,調整限位機構, 減少圓角過渡區對鉸鏈本身的切除;方案四,在方案三的基礎 上去掉側面翻邊。CAE分析計算結果見表2。
由表2分析結果可知,降低車身側鉸鏈安裝面的傾斜度, 合理布置安裝點位置,能夠有效地優化力的傳遞、降低最大應力值,使最大應力值區域避開了缺口和結構過渡區域。方案三的應力值最小,為了更好地降低鉸鏈開裂風險,對方案三和方案四的鉸鏈進行路試驗證,兩種方案鉸鏈均未開裂??紤]到發罩鉸鏈的行人保護功能,需弱化鉸鏈Z向剛度,因此方案四為最優餃鏈結構。
發動機罩鉸鏈包括安裝在發動機罩側的鉸鏈和車身側的鉸鏈。在鉸鏈開發驗證過程中,受布置限制發動機罩側鉸鏈需設 折彎結構,鉸鏈臂的寬度和曲率大小直接影響著發動機罩側鉸鏈的功能和壽命,也是路試過程中開裂問題的易發區域,因此 引起設計者的重視和關注。通過對車身側鉸鏈斷裂實際問題的分析、CAE強度計算、結構優化及路試驗證,發現車身側鉸 鏈安裝面與X向夾角和安裝點的布置對鉸鏈應力大小的影響極為明顯,因此在前期鉸鏈布置時,將結構優化的理念運用到 鉸鏈的結構設計中意義重大。

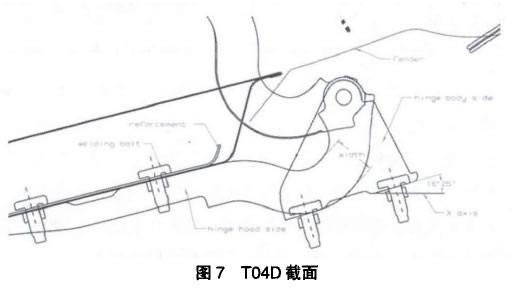

在車身側鉸鏈前期布置時,典型截面T04D是鉸鏈設計的關鍵截面,它反映了鉸鏈的安裝方式和結構設計思路(如圖7所示)??紤]到發動機罩行人保護功能,其側鉸鏈安裝在發動機罩鉸鏈加強板上的焊接螺栓上。鉸鏈臂的彎曲曲率越大,鉸鏈?zhǔn)芰η闆r越好,強度越好,其大小最終由滿足鉸鏈開啟至最大角度時與翼子板的間隙要求所決定。
通過對以上問題的分析,提出如下幾點設計建議:首先, 鉸鏈安裝面最佳方案是安裝在水平上,例如“大眾”途觀、 “長城”H6,其車身側鉸鏈安裝面都接近于水平面。此方案不但利于工具安裝,還為后期間隙段差的調整提供了便利。如果結枸無法滿足水平安裝的要求,鉸鏈安裝面與水平面盡量控制在15°以內。其次,鉸鏈兩個安裝點與軸銷安裝點盡量設計成等腰三角形,該結構力的傳遞路徑最優化,鉸鏈強度好。
發動機罩鉸鏈作為發動機罩開關的關鍵零部件,其性能好壞直接影響客戶使用過程中的滿意度,因此合理優化設計鉸鏈?zhǔn)敲總€汽車開發者的目的。通過對斷裂鉸鏈的分析,方案優化,發現安裝面和限位機構缺口區域?qū)︺q鏈強度有著至關重要的影響,因此在后續設計過程中應做到外形合理化、力的傳遞最優化、降低安裝面傾斜度、優化限位機構終止位置和正確布置加強筋,避免缺口形狀急劇過渡,產生應力集中引發疲勞斷裂。
