普通的隔音電磁屏蔽門自重和關門阻力較大，鉸鏈易變形和損壞，導致隔音屏蔽性能不理想。為了解決這一問題，以屏蔽門、鉸鏈和鉸鏈軸為研究對象，對其進行三維建模和有限元分析， 得到部件的應力、位移及安全系數的分布規律。通過對數據及圖形參數的分析，進行結構的設計和優化，加強了鉸鏈、鉸鏈軸的強度。鉸鏈軸的強度對于門扇應用的影響尤為關鍵。

1 隔音屏蔽門

1． 1 隔音屏蔽門減重設計

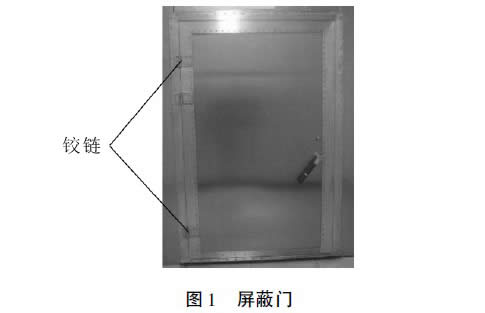

門的骨架通常選用矩形鋼管，材質為普通碳鋼，門的內部填充木板。為了增加隔音效果、減輕門重，改為填充保溫棉，密度為30kg/m³，填充體積為0.3m³。門扇及門框的骨架選用鋁合金6061-T6，門總重約130kg。隔音屏蔽門的實物照片如圖1所示。

1． 2 隔音屏蔽門問題

隔音屏蔽門試制后，經過檢驗發現以下問題:

( 1) 鉸鏈轉動困難，有異響; ( 2) 關門阻力大，持續時間長。

1． 3   S81和S201鉸鏈運動分析 對S81 鉸鏈進行關門力校驗時，發現門扇距離完全關閉約有20°時開始出現阻力，隨著關門動作 的繼續，則需更大的作用力才能將門完全關閉。更換S201鉸鏈后，問題有較大改善。因此對使用S81鉸鏈和S201鉸鏈的情況分別進行分析。

1． 3． 1   S81鉸鏈運動分析

在理想條件下，對S81鉸鏈進行運動分析。理 想條件包括: 門扇和門框未變形; 鉸鏈和軸未因為負載變形; 各個部件的加工精度滿足設計要求，且配合無縫隙; 購買的襯墊未變形。應用SolidWorks軟件進行三維建模，模擬使用S81鉸鏈關門時的情況。

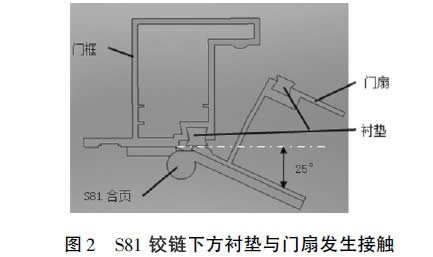

分析表明，當門扇與門框之間的夾角約為25°時，下方凹槽內的襯墊與門扇接觸，即將發生壓縮變形，如圖2所示。

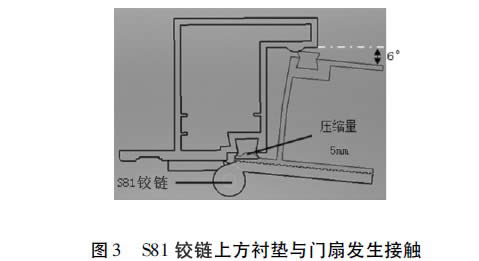

繼續關門時，下方襯墊繼續被壓縮。當上方襯墊發生接觸時，如圖3所示，此時門扇與門框之間的夾角約為6°，下方襯墊壓縮量約為5mm。當門扇完全關閉時，門扇與門框保持水平，夾角為0°，下方襯墊壓縮量為6.5mm，上方的襯墊壓縮量為5.5mm。

1． 3． 2  S201鉸鏈運動分析

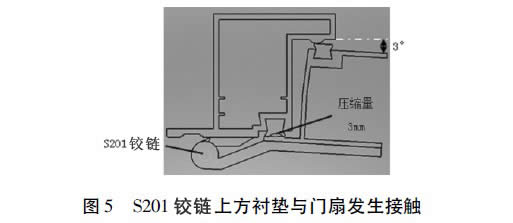

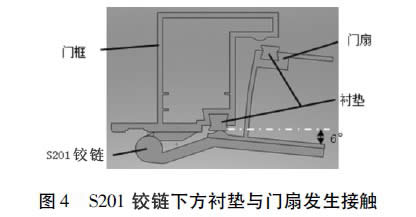

在同樣的理想條件下對S201鉸鏈進行運動分析。當門扇與門框之間的夾角約為6°時，下面的襯墊剛好與門扇接觸，如圖4所示。

繼續關門時，下方襯墊繼續被壓縮。當上方襯墊發生接觸時，如圖5所示，門扇與門框之間的夾角約為3°，下面的襯墊壓縮量約為3mm。

當門扇完全關閉后，門扇與門框保持水平，夾角為0°，下方襯墊壓縮量為6.5mm，上方襯墊壓縮量為5. 5mm。

分析鉸鏈S81和S201的運動情況，得出對比表，見表1。



表1 S81 和S201 運動分析對比表

鉸鏈運動參數	鉸鏈型號
	S81	S201
下襯墊發生接觸時，門扇與門框夾角/°	25	6
上襯墊發生接觸時，門扇與門框夾角/°	6	3
上襯墊發生接觸時，下襯墊壓縮量/mm	5	3
完全關閉時，上襯墊壓縮量/mm	5.5	5.5
完全關閉時，下襯墊壓縮量/mm	6.5	6.5

總結以上數據，得到以下結論: ( 1) 在門扇完全關閉時，上、下兩個襯墊的壓縮量沒有變化，說明 S81鉸鏈與S201鉸鏈在最終完成關門的瞬間，所施加的關門力數值相等。( 2) 關門過程中，S201鉸鏈需要施加作用力的持續時間更短，力量更小。

由此可見，S201鉸鏈的結構更合理，更適用于關門力大、有密封隔音要求的工作場合。

2S81鉸鏈結構分析和設計優化

在使用S81鉸鏈時，裝配后的門經過校驗，通常會發現門有不同程度的下垂，且關門吃力; 新門使用幾次后，門軸有異響。因此，需要對S81 鉸鏈 的結構強度進行分析。

2． 1 S81 鉸鏈結構強度分析

2． 1． 1 S81 鉸鏈三維實體模型

根據S81鉸鏈圖紙，使用SolidWorks 軟件繪制 其三維實體模型圖。創建材料屬性，鉸鏈選用的材料為6061 － T6，彈性模量為0． 7e + 11Pa，泊松比為 0． 33，許用應力為225MPa。鉸鏈軸外徑9． 5mm， 選用的材質為45鋼，彈性模量為2． 1e + 11Pa，泊 松比為0. 28，許用應力大于220MPa。

2． 1． 2 S81 鉸鏈有限元分析 將門扇與鉸鏈三維模型導入SolidWorks。為 了簡化模型，便于分析，取消螺釘、頂絲、軸承、擋 圈、右瓣鉸鏈模型，只保留門扇、左瓣鉸鏈和鉸鏈 軸。將門扇與鉸鏈的配合方式選為剛性連接，分析時不考慮其本身的應力及變形。打開Simulation 插件，定義各零件的材料屬性，設置約束和載荷，采用自動網格化，推薦值為20. 4。

2． 1． 3S81 鉸鏈工況及載荷確定

門扇以鉸鏈軸為軸心轉動，無沖擊，門扇為剛性結構，自重為130kg。鉸鏈所承受的力來自于門扇的質量所產生的力矩，力臂為門扇重心到鉸鏈軸 軸心的距離。

2． 1． 4 S81 鉸鏈加載結果及分析

由S81鉸鏈分析可知，最大的應力點發生在鉸鏈軸上，靠近約束端，數值為231MPa，最小應力點發生在門扇的左下角，為25Pa。鉸鏈軸的負載已 經超過其使用要求，需要對其材料和結構進行重新設計。

安全系數最小點發生在上端鉸鏈軸上，靠近約束端，數值小于1，鉸鏈軸的強度不滿足要求。通過以上數據分析，可能存在問題的部件有 上、下鉸鏈及鉸鏈軸。下面對這4個部件分別進行應力及安全系數的分析。

a． 上端鉸鏈分析。

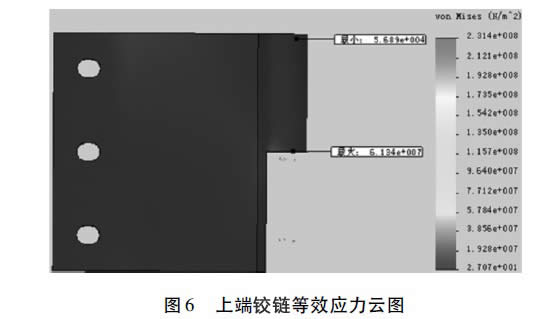

在Simulation 狀態下，顯示von Mises 等效應力云圖，如圖6所示。由圖可知，上端鉸鏈所受最大 應力點發生在軸孔的下端，為61MPa，因此上端鉸鏈的結構及材料滿足實際需要。

b． 下端鉸鏈分析。

在Simulation 狀態下，顯示von Mises 等效應力云圖，下端鉸鏈所受最大應力點發生在軸孔的下端，為56MPa，因此下端鉸鏈的結構及材料滿足實 際需要。

c． 上端鉸鏈軸分析。

由圖7可知，上端鉸鏈軸所受最大應力點發生在軸的底部，靠近約束端，為231MPa，因此上端鉸鏈軸不滿足強度要求，需要進行重新設計。

d． 下端鉸鏈軸分析。

在Simulation 狀態下，顯示von Mises 等效應力云圖，下端鉸鏈軸所受最大應力點發生在軸的底部，靠近約束端，為215MPa，剛好滿足強度要求，但 是接近失效的邊緣，因此下端鉸鏈軸需要進行設計 優化。

總結以上分析，上、下鉸鏈的強度滿足要求; 上、 下鉸鏈軸的強度存在問題，需要進行設計、優化。

2． 2 S81 鉸鏈軸設計和優化

2． 2． 1 上端鉸鏈軸設計和分析

由于上端鉸鏈軸的強度不滿足要求，需要對其 結構和材料進行重新設計。鉸鏈軸使用的材料的 彈性模量已經足夠大，因此不改變材料，只對結構尺寸進行重新設計。綜合因素考慮，鉸鏈軸由直徑9.5mm變?yōu)橹睆?5mm，鉸鏈的軸孔同時要擴大至15mm。使用SolidWorks 三維建模，Simulation 做強度分析，得到上端鉸鏈軸等效應力云圖。從分析結果可知，上端鉸鏈軸所受最大應力點發生在軸的底部，靠近約束端，為101MPa，安全系數大于2，因此將軸的直徑加粗至15mm，可以有效提高軸的強度，新設計滿足強度要求。

2． 2． 2 下端鉸鏈軸優化和分析

為了簡化結構及方便圖紙管理，下端鉸鏈軸的結構尺寸與上端鉸鏈軸相同，直徑為15mm，從分析結果可知，下端鉸鏈軸所受最大應力點發生在軸的底部，靠近約束端，為97MPa，安全系數大于2， 因此將下端鉸鏈軸的直徑加粗至15mm，與上端鉸鏈軸相同，可以有效提高軸的強度和安全系數，改善其長期使用性能。

2． 3 鉸鏈強度校驗

2． 3． 1 上端鉸鏈校驗

由于鉸鏈軸的直徑加粗，引起鉸鏈軸孔加大， 導致鉸鏈強度減小，需要對其進行校驗，由等效應力分析可知，上端鉸鏈所受最大應力點發生在軸孔的下端，為29MPa，因此下端鉸鏈的結構及材料滿足實際需要。

2． 3． 2 下端鉸鏈校驗

由等效應力分析可知，下端鉸鏈所受最大應力點發生在軸孔的下端，為22MPa，因此下端鉸鏈的結構及材料滿足實際需要。

3 結束語

本文根據門扇、門框、鉸鏈、鉸鏈軸等部件的工程圖紙及參數進行三維建模，通過對S81和S201鉸鏈的運動分析，證明S201的結構更合理。利用SolidWorks 軟件對使用S81鉸鏈的結構進行強度分析和有限元分析，得到最大應力的位置和應力分布，并據此規律對鉸鏈軸進行關鍵部件的強化，提高了強度和可靠性，達到了使用要求。
