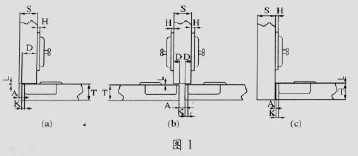

1、與暗鉸鏈安裝有關的尺寸有哪些？

S-柜體旁板厚度；
D-柜體旁板側邊被門板遮蓋部分的寬度；
T-門板的最大厚度；
K-暗鉸鏈杯體離門板邊沿的最小距離；
A-（1）旁板側邊未被門板遮蓋部分的寬度[關門時，門板位于旁板前方，圖1（a）、(b)]；
（2）旁板內表面與門板外側邊間的空隙[關門時，門板位于旁板內側。圖1（c）]；
L-門板里面與旁板前側邊之間的間隙[圖1(a)、（b）]；
H-安裝地板的基底厚度。

2、根據不同的門板尺寸，如何合理選用暗鉸鏈的安裝個數？

正規的暗鉸鏈生產企業對其產品的力學性能（強度、耐久性等）都有規定的設計指標，并經過抽樣檢驗測試合格。據此，有些制造商為便于用戶正確選用，還提出了根據面板尺寸確定所需暗鉸鏈的個數及正確安裝位置的推薦圖表（圖2）。用戶可按表選用。當然，也可以根據使用經驗和實際需要有所變動。

3、每用一種新的暗鉸鏈或門板厚度改變時，總要在小樣板上試驗多次或以實樣反復比試后才能確定門板上鉸鏈杯體的安裝位置，并由此可確定整個鉸鏈的安裝位置。不知能否根據基本尺寸，通過公式算出合適的開孔位置？

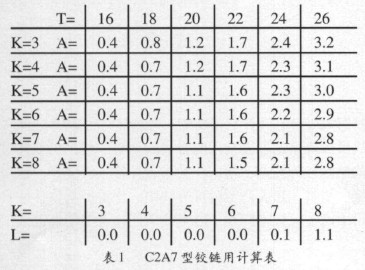

的確，如果不得要領的話,想立刻確定門 板上鉸杯的安裝位置是有一些困難的。這里先談?wù)?我們對“合適的位置”的理解。首先，它必須確保 門板能自由啟閉。如果因?yàn)殚T板太厚或杯孔太靠近門邊而使門板啟閉時被旁板卡住的話，當然是不行 的，且不說杯孔過分靠邊顯然也會影響門板的強度。故我們一般推薦的K值應以不小于3毫米為下限。其次，對于門板覆蓋旁板的結構型式[圖1(a)、 (b)],關門時希望盡量做到全覆蓋(A=O)，并希望門 板內側與旁板外側邊間的距離L值盡量??；對于門 板處于旁板內側的結構型式而言，則希望關門時門與旁板內側之間的空隙A值盡量小。為了達到上述 綜合要求，即所說的“合適的開孔位置”，廠家一般不是提出公式，而是以不同的板厚T值和K參數的取值(K> 3),列出相應的A和L數值的表格（舉例見表1。表中數值單位均為毫米），供用戶選用。

這里需要說明的是，如果我們把門板（或旁板）邊沿棱角打圓的話，表中數值還可更小。

4、鉸鏈安裝位置如有偏差，可否調整？如何調整？

一般可對下列三個方向進行調整（下列圖中數值僅供參考）：

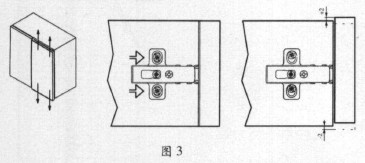

1、門板上下調整（圖3）

放松鉸鏈座與旁板聯接的二個緊固螺釘，門板即可上下移動，到位后再予緊固。

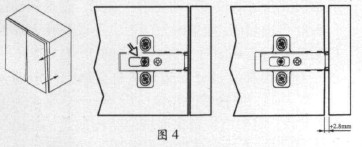

2、門板前后調整（圖4）

放松鉸臂長孔中的螺釘，鉸臂即可前后移動，將門板前后位置調整后再予緊固。

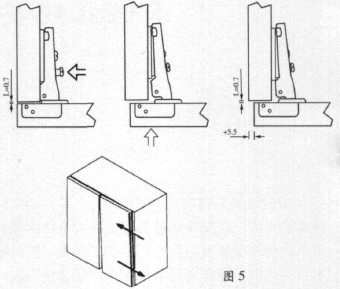

3、門板左右調整（圖5）

放松鉸臂長孔中的鎖定螺釘，旋下鉸臂近門端的調整螺釘，門板可作左右調整，到位后再調整鉸臂與其底的相對位置，使L值達到要求，最后再緊固鉸臂長孔中的鎖定螺釘。
